Cx1101A Canale singolo, ± 40 V, 100 MHz, 40 Na – 1 a

• Misurazione della forma d'onda della corrente da 40 nA a 1 A
• La corrente massima può essere estesa a 10 A con un CX1206A
• Larghezza di banda massima autonoma: 100 MHz
• Ampia gamma di tensione comune fino a ±40 V
• Bassa resistenza di ingresso: 410 mΩ tipica o 50 Ω tipica

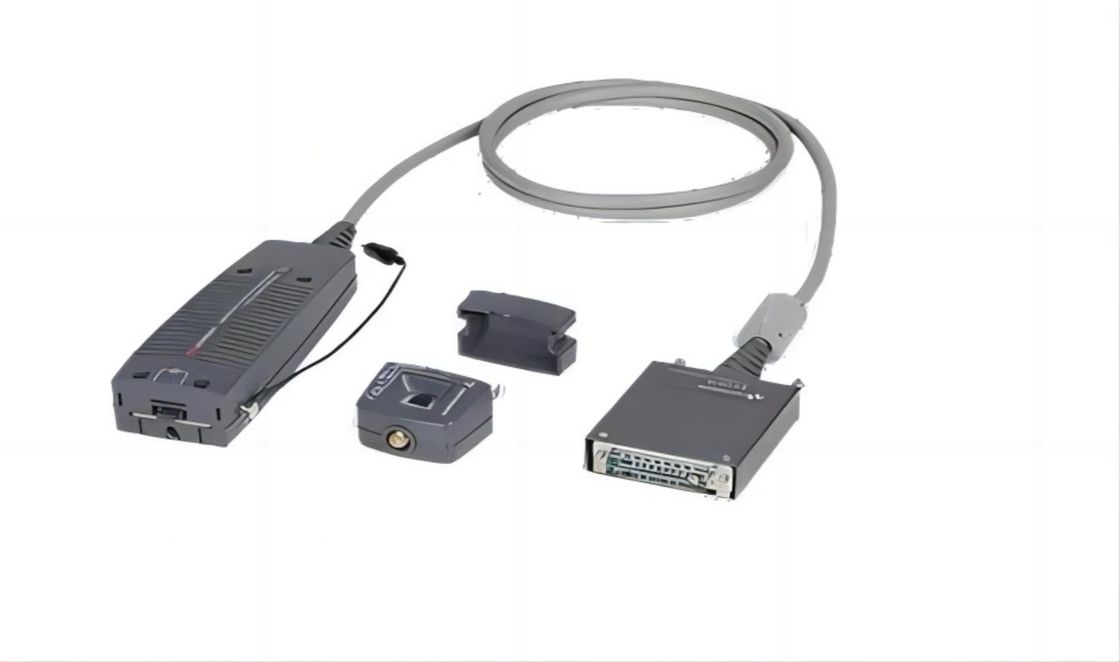

• Una testa sensore CX1203A è fornita


Il sensore di corrente a canale singolo CX1101A copre molti tipi di applicazioni con un ampio intervallo di misurazione da 40 nA a 1 A, larghezza di banda massima autonoma di 100 MHz,e il più ampio intervallo di tensione comune di serie fino a ± 12 V. L'utilizzo di un adattatore per la testa del sensore consente la connessione elettrica al DUT. Una unità di testa del sensore di terminazione coaxiale CX1203 e cavi sono forniti in modo da poter iniziare le misurazioni immediatamente.La tecnologia di misurazione di corrente a banda larga con soppressione del rumore consente di misurare le forme d'onda di corrente a basso livello con una piccola resistenza di ingressoUtilizzando una testa sensore ad alta corrente CX1206A si estende la misurazione della forma d'onda massima della corrente fino a 10 A.
