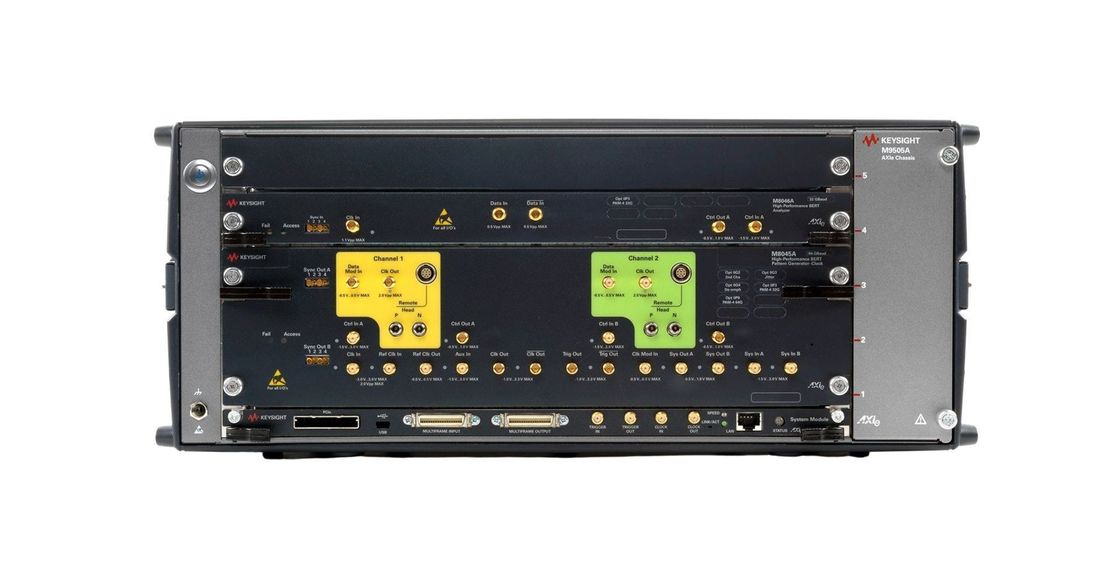

Risultati ripetibili e accurati con M8040A

Il BERT ad alte prestazioni M8040A fornisce segnali NRZ e PAM4 puliti fino a 64 GBaud con transizioni veloci e basso jitter intrinseco.Cavi da 85 mm portano le prestazioni vicine al dispositivo sottoposto a prova, riducendo al minimo le degradazioni del segnale causate dai canali con perdite.

• velocità di trasmissione dal segnale PAM4 da 2 a 64 GBaud
• rilevamento dell'errore PAM4 vero in tempo reale fino a 58 GBaud
• de-enfasi integrata, equalizzazione dell'analizzatore e recupero dell'orologio
• iniezione di jitter integrata e calibrata: RJ, PJ1, PJ2, SJ, BUJ e jitter clk / 2
• due canali generatori di modelli per modulo per emulare la corsia dell'aggressore
• formazione interattiva di collegamento e filtraggio SKP OS per 8 / 16 / 32 / 64 GT/s PCI Express®
• PRBS algoritmico, QPRBS e pattern basati sulla memoria, pattern sequencer
• per PAM4, codifica grigio, codifica FEC e analisi del precoder e della distribuzione degli errori
• tutte le opzioni e i moduli sono aggiornabili
• offre una vera analisi degli errori e fornisce risultati ripetibili e precisi, ottimizzando i margini di prestazione dei dispositivi

Applicazioni mirate

L'M8040A è progettato per ingegneri di ricerca e sviluppo e ingegneri di prova che caratterizzano chip, dispositivi, moduli e sottocomponenti di trasmettitori, schede,e sistemi con porte seriali di I/O che operano con velocità di trasmissione fino a 32 GBaud e 64 GBaud nel server, informatica, data center e industria delle comunicazioni.

L'M8040A può essere utilizzato per il test del ricevitore (input) per molti standard di interconnessione popolari che utilizzano i formati di dati PAM4 e NRZ come: PCIe 6.0 / 5.0 / 4.0, TBT3, 400 GbE, 50 / 100 / 200 / 400 / 800 GbE, OIF CEI-56G e CEI-112G, 64G/112G Fibre Channel, Infiniband-HDR e interfacce proprietarie per chip-to-chip, chip-to-module, backplanes, ripetitori,e cavi ottici attivi.

Il generatore di schemi del BERT M8040A GBaud fornisce un segnale di uscita PAM4 pulito a 32 e 26,5625 GBaud.
