Applicazioni

• Applicazioni trasportabili (possono anche essere montate su rack)

Funzionalità

• 2 slot per i moduli AXIe
• Modulo di sistema AXIe incorporato
• Alta potenza, 200W di raffreddamento per slot

Caratteristiche di prestazione

• Connessione LAN Gigabit a ciascun slot del modulo
• Interfaccia PCIe x8 di generazione 2 al controller di sistema fornisce una velocità di dati fino a 4 GB/s dal controller esterno
• collegamenti PCIe x4 di generazione 2 a ciascuna slot del modulo (velocità di trasmissione massima di 2 GB/s)

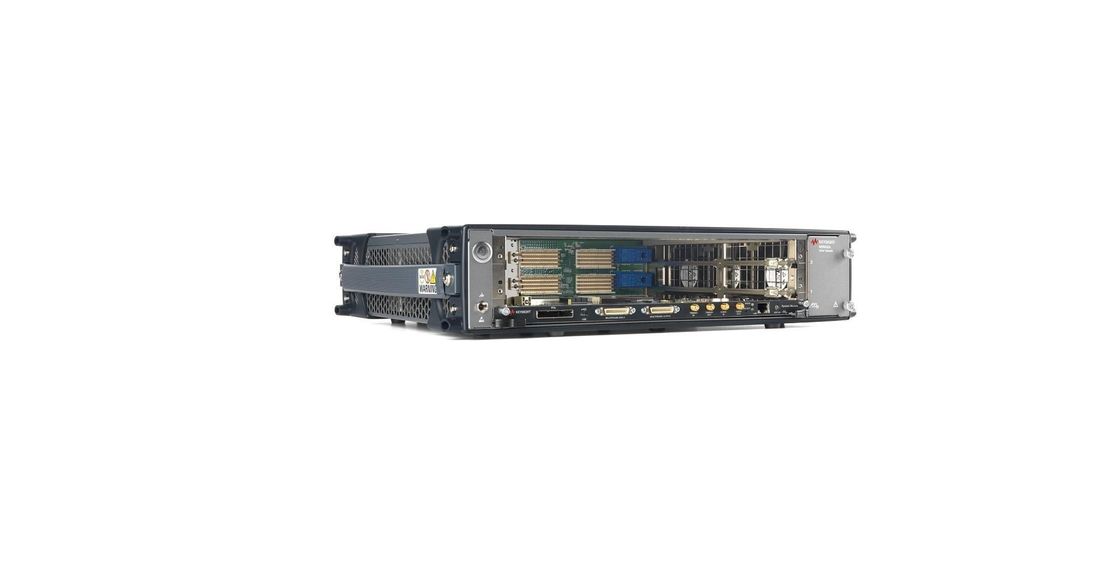

Il telaio M9502A AXIe è pienamente compatibile con la specifica AXIe 1.0. include un modulo di sistema incorporato (ESM) che non occupa uno slot per strumenti.Questo modulo di sistema svolge le funzioni di gestione del telaio contenute nella specifica AXIeInoltre, fornisce interfacce PCI e LAN per la connessione a un computer esterno, connettori di clock e trigger esterni e connettori di sincronizzazione inter-chassis esclusivi di Keysight.Il bus locale implementato nel M9502A fornisce le 62 coppie massime consentite dalle specifiche AXIe. Combinare il M9502A con l'adattatore desktop PCIe M9048A per ottenere la massima larghezza di banda del sistema.

Il M9502A è perfetto per applicazioni trasportabili che richiedono prestazioni più elevate di AXIe.Può anche essere installato in un rack e gli slot dei moduli di strumento sono disposti orizzontalmente per ridurre al minimo lo spazio del rackQuesta disposizione, unita a un sistema di raffreddamento ad alte prestazioni, consente di collocare il telaio in solo 2 U di spazio.L'M9502A è anche progettato per essere facilmente mantenuto in quanto sia l'alimentazione sia il vassoio del ventilatore possono essere rimossi mentre il telaio rimane nel rack.
