• Un mainframe a 4 slot con una potenza totale fino a 600 W e fino a 4 moduli, più di 30 moduli di alimentazione in CC tra cui scegliere (moduli ordinati separatamente)
• Precisione del voltmetro: Fino a 0,025% + 50 μV, fino a 18 bit
• Accuratezza dell'ammeter: Fino a 0,025% + 8 nA, fino a 18 bit
• Funzione generatrice di forma d'onda arbitraria: larghezza di banda fino a 100 kHz, potenza di uscita fino a 500 W
• Funzione di portata: Digitalizza tensione e corrente fino a 200 kHz, 512 kpts, fino a 18 bit
• Funzione di registrazione dei dati: Intervallo di misurazione da 20 μs a 60 s, massimo 500 M di letture per datalog
• 4 GB di spazio di archiviazione non volatile per i registri dei dati, le tracce di portata, le impostazioni degli strumenti

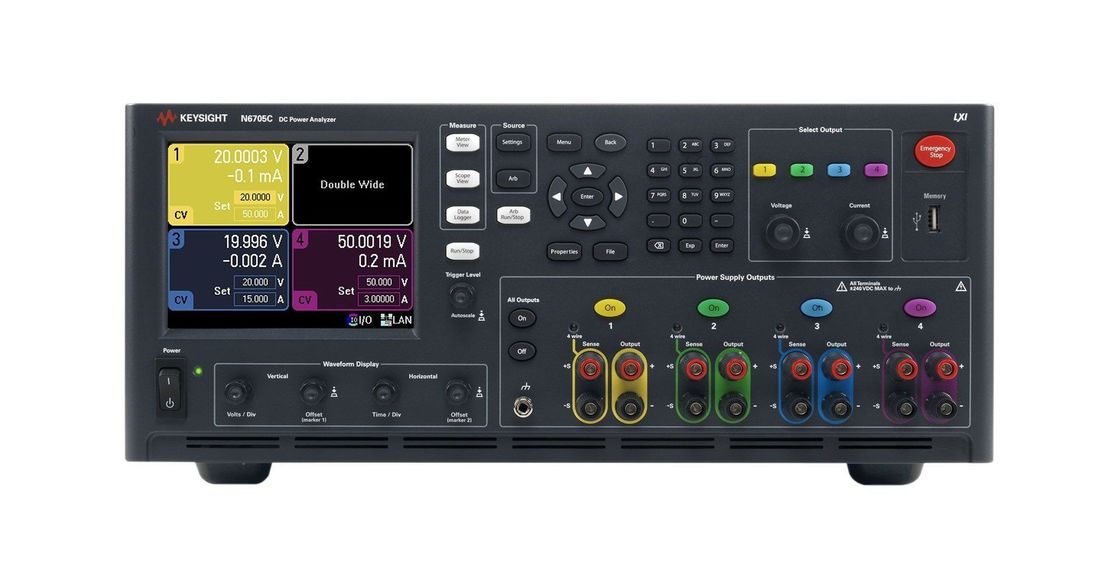

L'analizzatore di potenza in corrente continua N6715C modello base personalizzato

L'analizzatore di potenza CC N6715C è un sistema costruito su ordinazione che viene consegnato come analizzatore di potenza CC completamente testato e assemblato.Ogni N6715C è costituito da un mainframe N6705C (descritto di seguito) più da 1 a 4 moduli di alimentazione a corrente continua e da una potenza totale di uscita del modulo di alimentazione a corrente continua fino a 600 W.Per specificare quali moduli si desidera installare nel N6715C, i moduli sono ordinati come opzioni per il N6715C.

La N6705C risparmia tempo

L'analizzatore di potenza N6705C DC offre guadagni di produttività senza pari per l'approvvigionamento e la misurazione della tensione e della corrente CC nel DUT integrando fino a 4 alimentatori avanzati con DMM, Scope, Arb,e funzionalità Data LoggerIl N6705C elimina la necessità di raccogliere più apparecchiature e creare complesse configurazioni di prova, inclusi trasduttori (come sonde e shunt di corrente) per misurare la corrente nel DUT. The DC Power Analyzer also eliminates the need to develop and debug programs to control a collection of instruments and take useful measurements because all functions and measurements are available at the front panelPer funzioni di controllo e di analisi ancora più ampie, l'analizzatore di potenza DC può essere utilizzato con il Software avanzato di controllo e analisi di potenza PathWave BenchVueQuando sono richieste impostazioni automatiche di banco, il N6705C è completamente programmabile tramite GPIB, USB, LAN ed è LXI Compliant.

Il N6705C può essere personalizzato per soddisfare le vostre esigenze

L'N6705C offre una configurazione flessibile per soddisfare i vostri requisiti di alimentazione e analisi.con una potenza di uscita totale del modulo di alimentazione in corrente continua non superiore a 600 WI moduli sono ordinati separatamente.

N6705C accetta gli stessi moduli di N6700 Modular Power System, con oltre 30 moduli tra cui scegliere.Le fonti ad alte prestazioni per la N6705C includono: 50 W, 100 W, 300 W e 500 W; fino a 60 V, fino a 50 A. Le sorgenti di precisione per la N6705C includono: 50 W, 100 W, 300 W e 500 W; fino a 60 V, fino a 50 A. Le unità di sorgente/misurazione per la N6705C includono:20 W; fino a 20 V, fino a 3 A. Ogni modulo comprende un voltmetro, un ammetro, una portata, un generatore di forme d'onda arbitrarie e funzioni di registrazione dei dati.

Caratteristiche:

• Strumento di ricerca e sviluppo facile da usare per l'approvvigionamento e la misurazione della tensione e della corrente di corrente continua nel DUT.
• Integra capacità fino a 4 alimentatori, DMM, Scope, Arb e Data Logger.
• Accedere a tutte le funzionalità senza programmazione; utilizzare i comandi del pannello frontale o il software di controllo e analisi 14585A.
• Controlli fisici intuitivi e dedicati per le funzioni comuni.
• Grande display grafico a colori per una facile visualizzazione di dati complessi.
• Connessioni e comandi codificati per colore sul display per una configurazione rapida e priva di errori.
• Programmabile tramite GPIB standard, LAN e USB; LXI Compliant.
