Capacità di misurazione della tensione di corrente

• Intervalli di misurazione precisi e precisi di 5 pA - 1A e 100 μV - 200 V
• Capacità di misurazione spot e di scansione
• Misurazione del punto e della spazzatura dell'impulso con una larghezza di impulso minima di 500 μs

Software EasyEXPERT group+

• L'ambiente di caratterizzazione è disponibile sul PC dell'utente
• Operazione intuitiva basata su GUI con tastiera e mouse
• modalità di misurazione multiple per una rapida impostazione e esecuzione della misurazione (prova applicativa, prova classica e prova rapida)
• Display grafico, capacità di analisi automatizzata e generazione di dati in Excel e immagine per analisi e reporting

E5260A hardware

• Moduli di misura configurabili e aggiornabili fino a 8 slot
• Le SMU a potenza media (MPSMU) e le SMU ad alta potenza (HPSMU) sono disponibili per la selezione di SMU configurabili.
• È disponibile un convertitore analogico-digitale ad alta velocità (ADC).
• Unità di terra attiva (GNDU) nel mainframe per forzare 0 V e abbassare la corrente fino a 4 A

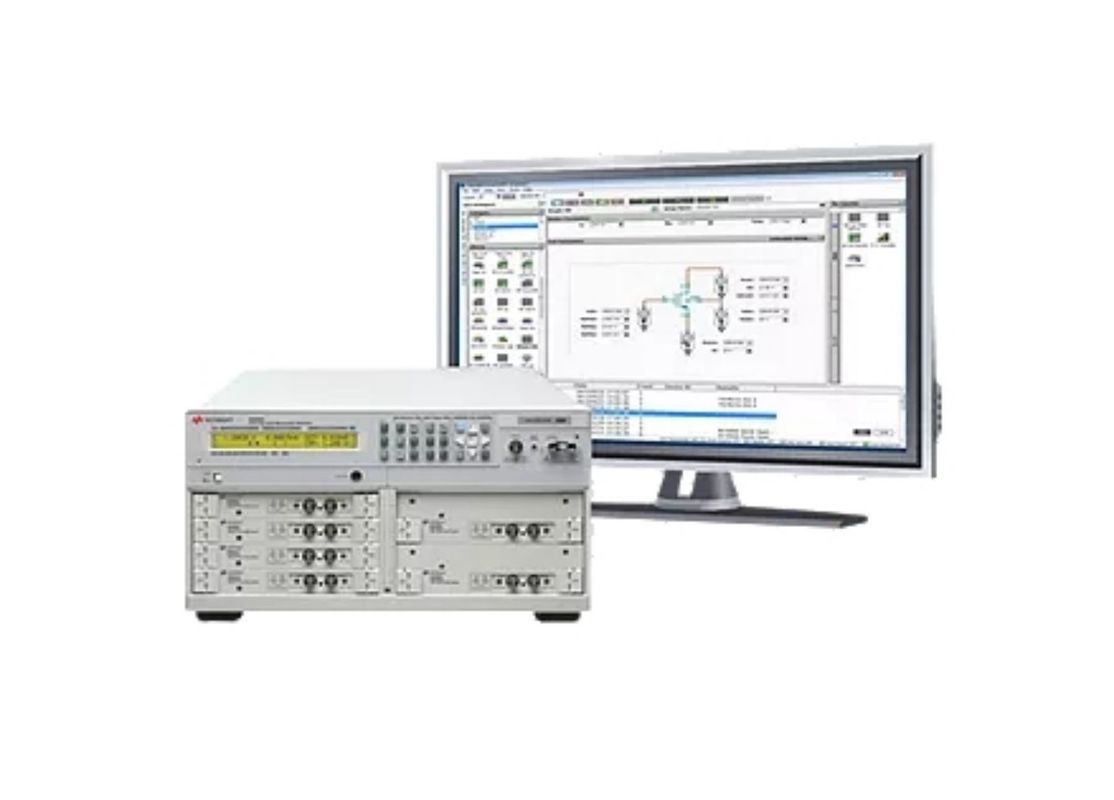

L'analizzatore Keysight E5260A IV è la soluzione completa per la caratterizzazione di corrente-tensione di una vasta gamma di materiali e dispositivi.L'E5260A supporta più SMU (Source/Monitor Units) per l'approvvigionamento di tensione/corrente e la misurazione di tensione/corrente con le migliori prestazioni di misurazione di corrente della classe fino a 5 pALa sua architettura modulare consente di configurare o aggiornare i moduli SMU per otto slot disponibili. The EasyEXPERT group+ GUI based characterization software is furnished and available on your PC to support all the tasks required in the characterization from the measurement setup to the data analysisLa potente integrazione delle versatili capacità di misurazione di SMU e del software di caratterizzazione basato su GUI rende l'E5260A la soluzione migliore per la caratterizzazione e la valutazione di dispositivi, materiali e,semiconduttori, componenti attivi/passivi o praticamente qualsiasi altro tipo di dispositivo elettronico con affidabilità ed efficienza di misura senza compromessi.

Keysight EasyEXPERT group+ supports efficient and repeatable device characterization in the entire characterization process from measurement setup and execution to analysis and data management either by interactive manual operation or automation across a wafer in conjunction with a semiautomatic wafer prober. EasyEXPERT group+ makes it easy to perform current-voltage characterization immediately with the ready-to-use measurements (application tests) furnished and allows you the option of storing test condition and measurement data automatically after each measurement in a unique built-in database (workspace), garantendo che non si perdano informazioni preziose e che le misurazioni possano essere ripetute in un secondo momento.Keysight E5260A fornisce la soluzione completa per la caratterizzazione di corrente-tensione con queste capacità versatili.

Oltre ad essere utilizzato come analizzatore, l'E5260A è disponibile come componente di sistema SMU per un sistema di prova rack e bloccato.Può essere controllato da remoto dal set di comandi FLEX che supporta le potenti capacità di misura.
