Capacità di misurazione della tensione di corrente

• Intervalli di precisione e precisione di misurazione da 0,1 fA a 1A e da 0,5 μV a 200 V
• Capacità di misurazione spot e di scansione
• Misurazione del punto e della spazzatura dell'impulso con una larghezza di impulso minima di 500 μs
• L'ASU (atto-sense and switch unit) può essere utilizzato con l'HRSMU per fornire una risoluzione di misurazione di 0,1 fA e l'intercambio di percorso SMU/AUX

Software EasyEXPERT group+

• L'ambiente di caratterizzazione è disponibile sul PC dell'utente
• Operazione intuitiva basata su GUI con tastiera e mouse
• modalità di misurazione multiple per una rapida impostazione e esecuzione della misurazione (prova applicativa, prova classica e prova rapida)
• Display grafico, capacità di analisi automatizzata e generazione di dati in Excel e immagine per analisi e reporting

E5270B hardware

• Moduli di misura configurabili e aggiornabili fino a 8 slot
• SMU ad alta risoluzione (HRSMU), SMU a potenza media (MPSMU) e SMU ad alta potenza (HPSMU) sono disponibili per la selezione di SMU configurabili.
• Tutti i moduli installati sono dotati di convertitori analogico-digitale ad alta risoluzione e ad alta velocità (ADC).
• Unità di terra attiva (GNDU) nel mainframe per forzare 0 V e abbassare la corrente fino a 4 A

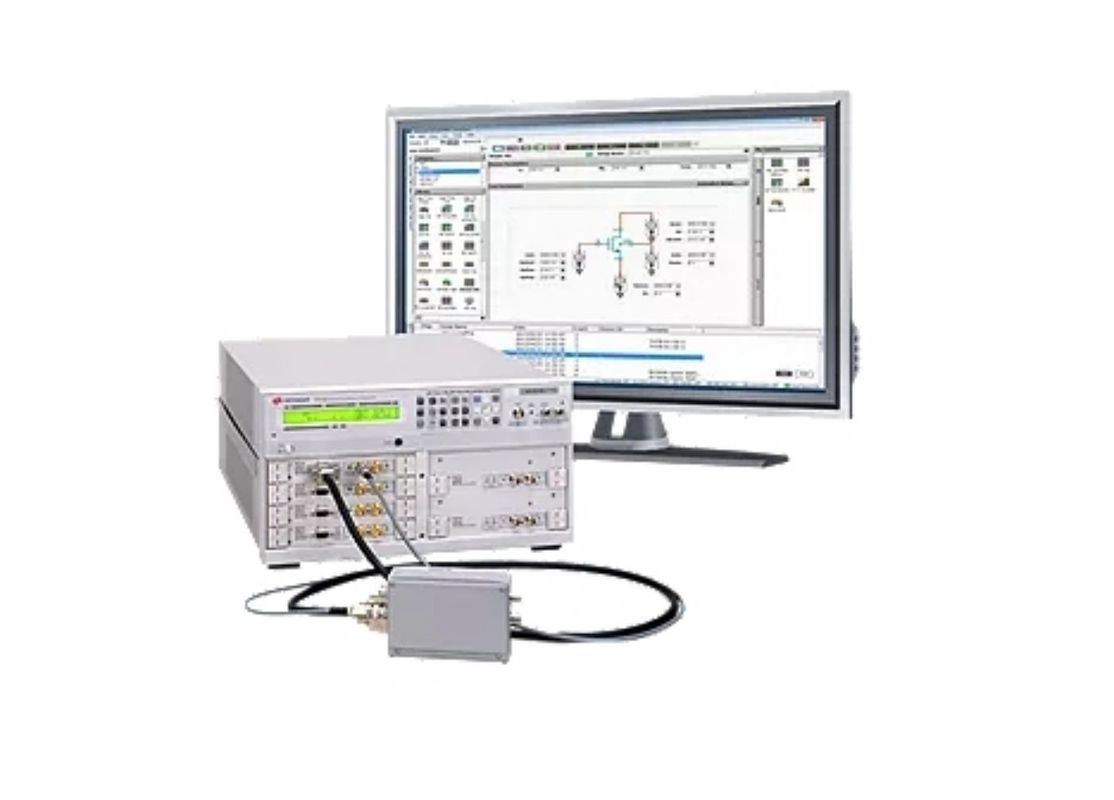

Keysight E5270B Precision IV Analyzer è la soluzione completa per la caratterizzazione corrente-voltaje di una vasta gamma di materiali e dispositivi.L'E5270B supporta più SMU (Source/Monitor Units) per l'approvvigionamento di tensione/corrente e la misurazione di tensione/corrente con le migliori prestazioni di misurazione di corrente della classe fino a 0.1 fA. La sua architettura modulare consente di configurare o aggiornare i moduli SMU per otto slot disponibili. The EasyEXPERT group+ GUI based characterization software is furnished and available on your PC to support all the tasks required in the characterization from the measurement setup to the data analysisLa potente integrazione delle versatili capacità di misurazione di SMU e del software di caratterizzazione basato su GUI rende l'E5270B la soluzione migliore per la caratterizzazione e la valutazione di dispositivi, materiali,semiconduttori, componenti attivi/passivi o praticamente qualsiasi altro tipo di dispositivo elettronico con affidabilità ed efficienza di misura senza compromessi.

Keysight EasyEXPERT group+ supports efficient and repeatable device characterization in the entire characterization process from measurement setup and execution to analysis and data management either by interactive manual operation or automation across a wafer in conjunction with a semiautomatic wafer prober. EasyEXPERT group+ makes it easy to perform current-voltage characterization immediately with the ready-to-use measurements (application tests) furnished and allows you the option of storing test condition and measurement data automatically after each measurement in a unique built-in database (workspace), garantendo che non si perdano informazioni preziose e che le misurazioni possano essere ripetute in un secondo momento.Keysight E5270B fornisce la soluzione completa per la caratterizzazione della corrente-tensione con queste capacità versatili.

Oltre ad essere utilizzato come analizzatore, l'E5270B è disponibile come SMU di componente di sistema per un sistema di prova a rack e bloccato.Fornisce la scalabilità e la massima precisione di misura nella classe per la misurazione di corrente-tensionePuò essere controllato da remoto dal set di comandi FLEX che supporta le potenti capacità di misurazione.
