Caratterizzazione completa del dispositivo di alimentazione per garantire che i tuoi circuiti funzionino la prima volta

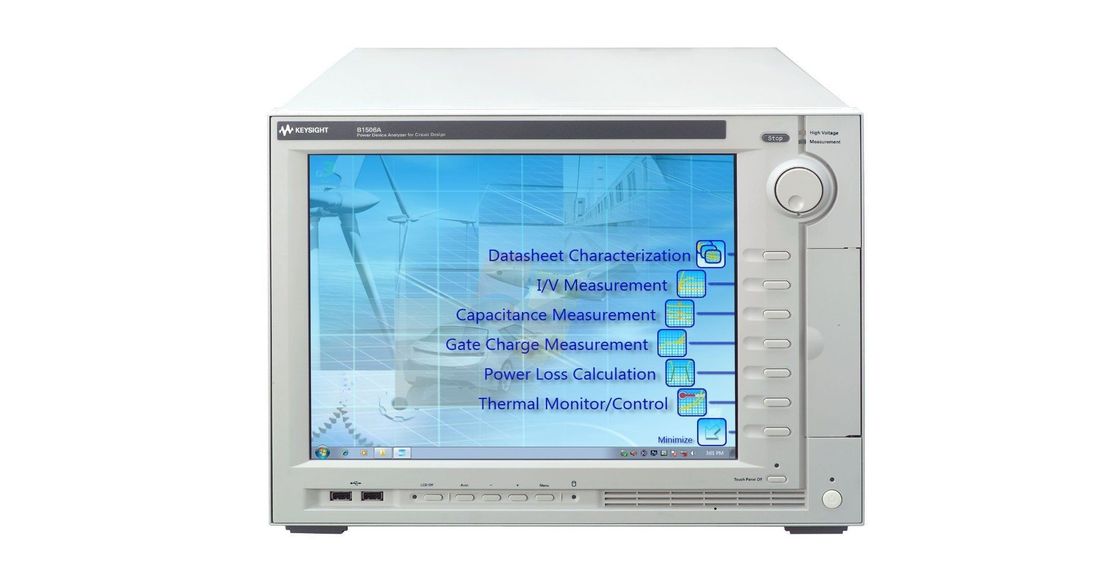

The Keysight B1506A Power Device Analyzer / Curve Tracer for Circuit Design is a complete solution that can help power electronic circuit designers maximize the value of their power electronics products by enabling them to select the correct power devices for their applications- può valutare tutti i parametri del dispositivo in una vasta gamma di condizioni di funzionamento, compresi i parametri IV quali la tensione di rottura e la resistenza di accensione,oltre a tre capacità terminali FETIl B1506A Power Device Analyzer/Curve Tracer for Circuit Design soddisfa e supera tutte le capacità del tracciatore di curve.

B1506A Caratteristiche comuni

• Ampia gamma di funzionamento fino a 3 kV/1500 A
• Prova termica rapida completamente automatizzata da -50 °C a +250 °C
• Creazione automatica di fogli di dati dei dispositivi di alimentazione (semiconduttori e componenti)
• Funzione di registrazione automatica per prevenire la perdita di dati

B1506A IV caratteristiche del pacchetto

• Misurazione IV veloce completamente automatizzata (Ron, BV, Leakage, Vth, Vsat, ecc.) sia per i dispositivi in confezione che per quelli su wafer
• Larghezza di impulso IV ristretta (fino a 10 μs) per impedire l'auto riscaldamento del dispositivo per rivelare le prestazioni effettive del dispositivo
• Visualizzazione oscilloscopica (visualizzazione del dominio temporale) per monitorare le forme d'onda pulsate effettive di tensione/corrente per una misurazione accurata
• Configurazione scalabile per aggiungere CV e Qg, per espandere l'intervallo di corrente da 20 A a 500 A, 1500 A

B1506A caratteristiche del pacchetto completo

• Tutte le caratteristiche del pacchetto IV
• Misurare le capacità di ingresso, di uscita e di trasferimento inverso del transistor (Ciss, Coss, Crss, Cies, Coes, Cres) e la resistenza del cancello (Rg) a 3kV per dispositivi a pacchetto
• Misurazione della curva di carica di porta (Qg) per i dispositivi di confezionamento
• Calcolo della perdita di potenza (perdita di conduzione, di guida e di commutazione)

Il B1506A ha una vasta gamma di funzionalità che lo aiutano a identificare dispositivi non standard in condizioni di funzionamento del circuito effettivo, tra cui un ampio intervallo di tensione e corrente (3 kV e 1500 A),un ampio intervallo di misurazione della temperatura (-50°C a +250°C), capacità di impulsi veloci e risoluzione di misurazione di corrente a livello Sub-nA.La sua interfaccia software unica presenta all'utente un formato di scheda dati di dispositivo familiare che rende facile caratterizzare i dispositivi senza passare attraverso alcuna formazione formaleIl circuito di commutazione integrato all'interno del dispositivo di prova supporta la prova completamente automatizzata.con capacità di passare automaticamente tra la prova ad alta tensione e quella ad alta corrente nonché tra le misurazioni IV e CV.

Inoltre, un adattatore di presa del dispositivo di prova in stile plug-in elimina la connessione del cavo e altri errori legati all'uomo.Il B1506A supporta anche la completa automazione della caratterizzazione termicaQuesto può essere realizzato tramite il controllo integrato del flusso termico o tramite la piastra termica.i grandi parassiti causati dalle estensioni dei cavi che portano a una camera a temperatura non esistono.

Per questo motivo, le correnti ultra elevate senza oscillazioni fino a 1500 A possono essere valutate con precisione a basse e alte temperature.Le capacità del B1506A rivoluzionano la progettazione dei circuiti di elettronica di potenza aiutando sia a massimizzare il valore del prodotto finale che ad accelerare i cicli di sviluppo del prodotto.

I prezzi dei pacchetti IV (H20, H50, H70) sono paragonabili a quelli dei tracciatori di curva convenzionali, e con il B1506A si ottengono funzionalità avanzate aggiuntive.È inoltre possibile aggiornare uno qualsiasi dei pacchetti B1506A IV (H20, H50, H70) per aumentare l'intervallo di corrente o aggiungere la capacità di misurazione CV/Qg (opzioni H21, H51, H71).

B1506A IV pacchetto

• B1506A-H20 Misurazione IV 20 A / 3 kV
• B1506A-H50 500 A / 3 kV IV misurazione
• B1506A-H70 1500 A / 3 kV IV misurazione

B1506A Pacchetto completo

• B1506A-H21 20 A / 3 kV IV, C-V e misurazione della carica di cancello
• B1506A-H51 500 A / 3 kV IV, C-V e misurazione delle cariche di cancello
• B1506A-H71 1500 A / 3 kV IV, C-V e misurazione delle cariche di cancello
