Pd1550A analizzatore avanzato di potenza dinamica / tester a doppia pulsazione

Dettagli del prodotto
Modello N.O.:
PD1550A
Consegna:
5 settimane
MOQ:
1
Marchio:
Keysight
Origine:
Cina
Capacità di alimentazione:
2000pieces/year
Personalizzazione:
Disponibile
Servizio post-vendita:
12 mesi
Garanzia:
12 mesi
Descrizione di prodotto
Descrizione del prodotto

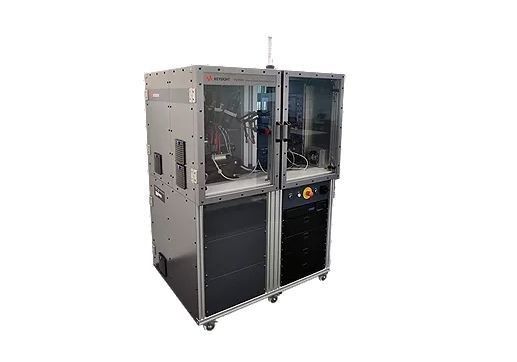

PD1550A Analisatore avanzato di dispositivi di potenza dinamica / tester a doppia pulsazione
PD1550A Double Pulse Tester fornisce una misura affidabile dei moduli di potenza a banda larga.

    I punti salienti

    • Misurazione affidabile e ripetibile delle caratteristiche dinamiche dei semiconduttori di potenza a banda larga (SiC, GaN) per dispositivi discreti e moduli di potenza.
    • Le caratteristiche misurate includono accensione, spegnimento, commutazione, recupero inverso, carica del cancello e molti altri.
    • Una sonda di isolamento True Pulse per misurare il dispositivo di alto lato di un modulo di alimentazione.
    • Tecnologia di contatto senza saldatura per risultati ripetibili e affidabili senza saldatura.
    • Ambiente di prova sicuro sia per il DUT che per l'utente.
    • Piattaforma modulare personalizzabile, espandibile, aggiornabile, che consente di testare tutti i dispositivi di alimentazione.

    Come soluzione di misurazione disponibile, il PD1550A fornisce misurazioni affidabili e ripetibili di moduli di potenza semiconduttori a banda larga.La piattaforma garantisce la sicurezza dell'utente e la protezione dell'hardware di misura del sistemaLa capacità di garantire risultati ripetibili e affidabili dei test a doppio impulso (DPT) è basata sugli oltre 80 anni di esperienza di Keysight nella scienza delle misurazioni.Con l'esperienza acquisita lavorando a stretto contatto con i clienti e le organizzazioni di normazione con il PD1500A, Keysight sta ora aiutando i clienti a superare le sfide della caratterizzazione dinamica dei moduli di potenza WBG.bassa perdita (intervallo femto-ampere), e potenza pulsata (1.500 A corrente, risoluzione di 10 μs).

    Inclusi con il PD1550A sono tecniche di misurazione standard avanzate come la compensazione della sonda, la regolazione dello spostamento, la de-squilibrio e il rigetto del rumore in modalità comune.Queste tecniche sono utilizzate all'interno di un'innovativa topologia di misurazione e layoutUna routine di taratura semi-automatica (AutoCal) che corregge gli errori di guadagno e di compensazione del sistema è stata sviluppata specificamente per questo sistema.Il sistema utilizza anche tecniche di de-incorporazione per compensare i parassiti induttivi nel shunt correnteLa tecnologia True Pulse Isolate Probe per misure Vgs accurate a lato alto e la tecnologia di contatto senza saldatura consentono misure affidabili ripetibili senza dover saldare grandi pad di contatto.

    Il Joint Electron Device Engineering Council (JEDEC) è leader mondiale nello sviluppo di standard e pubblicazioni aperti per l'industria della microelettronica.I comitati JEDEC sono leader del settore nello sviluppo di standard per una vasta gamma di tecnologie.

    Comitato JEDEC: JC-70 Semiconduttori di conversione elettronica di potenza a banda larga
    Gli standard JEDEC hanno riconosciuto la necessità di fornire standard WBG per l'industria dei semiconduttori.il comitato JC70 Wide Bandgap Power Electronic Conversion Semiconductor è stato formato per entrambi i GaN JC70.1 e SiC JC-70.2 Ogni sezione ha tre gruppi di lavoro, incentrati sulle procedure di affidabilità e qualificazione, sugli elementi e sui parametri delle schede dati e sui metodi di prova e di caratterizzazione.

    Keysight partecipa attivamente allo sviluppo di tali standard.

    Mentre JEDEC continua a definire i test dinamici dei dispositivi WBG, alcuni test standardizzati stanno iniziando ad emergere.

    • Caratteristiche di accensione
    • Caratteristiche di spegnimento
    • Resistenza di accensione dinamica
    • Corrente e tensione dinamiche
    • Caratteristiche di commutazione
