Sincronizzazione di

• fino a sei moduli AWG M8190A o 12 canali indipendenti per scenari di segnale complessi
• fino a quattro moduli BERT M8051A e un modulo BERT M8041A o 10 canali indipendenti

Allineamento preciso per misurazioni ripetibili

• un ingresso di trigger può attivare fino a sei moduli M8190A o quattro moduli M8051A e uno M8041A con latenza deterministica
• ripetibilità di distorsione di 2 ps tra due canali indipendenti dalla velocità di campionamento
• risoluzione di inclinazione di 50 fs tra due canali

1 modulo U-AXIe per porte ad alta densità

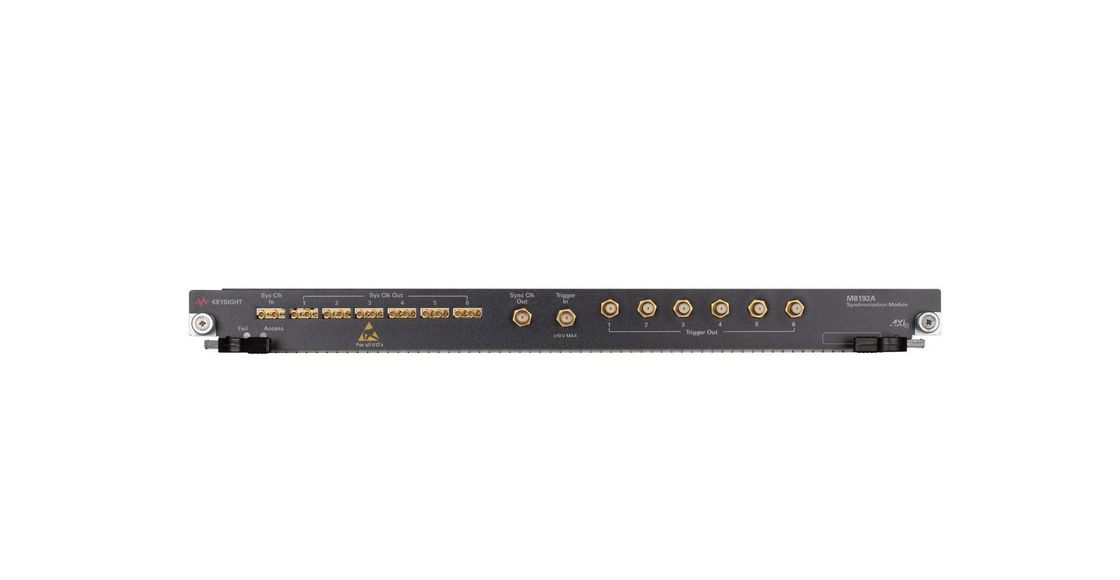

I test complessi a volte richiedono la riproduzione di più forme d'onda in parallelo (ad esempio, test multi-emettitore).Il modulo di sincronizzazione M8192A consente agli ingegneri di sincronizzare fino a 12 canali M8190A e si inserisce in un telaio standard AXIe.
Il modulo di sincronizzazione M8192A supporta anche il test di bus digitali ad alta velocità come PCI Express^®.
L'efficienza dei test può essere aumentata testando fino a dieci corsie con i moduli BERT M8051A e M8041A in parallelo, che possono essere sincronizzati dal modulo M8192A.

Applicazioni tipiche:

• generazione di segnali I / Q multicanale di fase coerente fino a sei coppie I / Q
• generazione di segnali IF/RF a più di 12 segnali IF/RF in fase coerente multicanale
• applicazioni seriali a più corsie come PCI Express^®
• fisica
• Applicazione MIMO

Informazioni supplementari

Disponibile anche come M8190S Multichannel Arbitrary Waveform Generator System.

Sistema a 4 canali: composto da un telaio AXIe a 5 slot M9505A (M8190S-B04), un modulo di sincronizzazione M8192A e due moduli AWG M8190A, compreso il numero richiesto di cavi di orologeria e di trigger

Sistema a 8 canali: composto da due chassis AXIe a 5 slot M9505A (M8190S-B08), un modulo di sincronizzazione M8192A e quattro moduli AWG M8190A, compreso il numero richiesto di cavi di orologeria e di trigger
