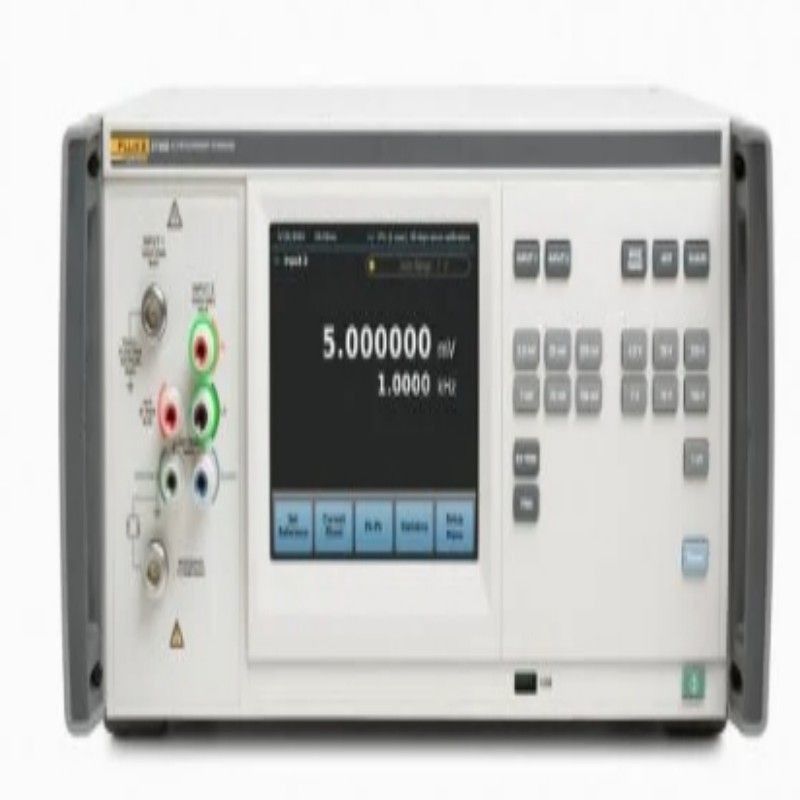

Fluke 5790b Standard di misurazione AC Interfaccia grafica facile da usare ed ergonomica

Le funzionalità aggiornate offrono miglioramenti all'interno e all'esterno

Dal suo lancio nel 1990, il 5790A ha acquisito una reputazione senza pari di essere lo standard di misurazione ac più preciso del settore.La tecnologia alla base del 5790A e il sensore RMS brevettato Fluke lo hanno reso lo standard di misurazione preferito per i laboratori di taratura di tutto il mondoIl 5790B conserva le caratteristiche tecniche innovative del suo predecessore e aggiunge molte nuove funzionalità che ampliano il carico di lavoro e l'affidabilità del prodotto.

Misurazione della corrente assoluta e relativa

Le resistenze di shunt della serie Fluke A40B forniscono un metodo molto conveniente per espandere la funzionalità del 5790B per misurare la corrente assoluta e relativa per calibrare una fonte di corrente.La nuova interfaccia utente del 5790B consente di inserire e salvare gli attuali shunt nella sua memoria. fino a 150 shunt possono essere memorizzati insieme ai numeri di serie dei shunt, ai valori delle costanti di taratura (24 ac/dc, cinque punti di errore di caricamento) e alle date di taratura.Il 5790B può essere configurato per effettuare una misurazione diretta della corrente assoluta o relativa in pochi secondi collegando lo shunt e selezionando semplicemente lo shunt appropriato dal menu principale.Quando si utilizza uno shunt di corrente, 5790B visualizza sia le misure di tensione che di corrente sul display insieme alle informazioni dello shunt.Le derivazioni di corrente Legacy Fluke A40 e A40A possono essere caricate e utilizzate per effettuare misurazioni di corrente relativa.

gamma di banda larga estesa (50 MHz)

L'ingresso e la funzione a banda larga "/3", con intervalli da 2,2 mV a 7 V, 10 Hz a 30 MHz, sono conservati dal modello 5790A. Una nuova opzione a banda larga "/5" estende ulteriormente la larghezza di banda,da 10 Hz a 50 MHzL'ampliamento della banda larga estende il carico di lavoro del prodotto per calibrare con precisione le uscite di riferimento di potenza a 50 MHz che si trovano sulla maggior parte dei contatori di potenza RF.

Specifiche migliorate

Un'interfaccia utente grafica in modalità di lettura diretta visualizza le specifiche per la misurazione di forme d'onda non sinusoidali comuni più il calcolo da picco a picco (supponendo THD < 1 %).) Ciò consente di ottenere informazioni istantanee quando sono più necessarieA differenza del display fluorescente a vuoto del 5790A, il nuovo display touchscreen capacitivo da 6,5 pollici consente di visualizzare più informazioni sullo schermo, riducendo la necessità di passare da un menu all'altro.La norma 5790B specifica ora incertezze assolute di misura della tensione continua fino a ± 24 ppm (un anno), 23 °C ± 5 °C), che fornisce una maggiore affidabilità nelle misurazioni di trasferimento.La funzione di ingresso di 50 ohm è disponibile come opzione per misurare le uscite di riferimento di potenza del contatore di potenza RFL'opzione è la "calibrazione a punto" alla fine di un cavo di livello di precisione/fase stabile di grado metrologico. Calcola la potenza misurata con un carico di 50 ohm.

Statistica e funzioni di forma d'onda da picco a picco

Le statistiche che mostrano il numero di campioni, la deviazione standard, la media, il min e il max sono calcolate sulla base delle letture visualizzate.i dati statistici possono essere visualizzati mentre la misurazione principale è ancora visibile sullo schermo. Il 5790B ora fa calcoli di forma d'onda da picco a picco per voi. Potete selezionare una delle quattro forme d'onda: seno, quadrato, triangolo e troncato.Alcune di queste forme d'onda sono difficili e richiedono tempo da calcolareIl 5790B esegue per voi tutti i calcoli basati sulla misurazione, riducendo significativamente il tempo e i possibili errori.

Interfaccia grafica di facile utilizzo e caratteristiche ergonomiche

L'interfaccia grafica dell'utente offre menu facili da leggere e l'accesso a funzioni comuni con un semplice tocco del dito.Selezionare rapidamente il range e l'input utilizzando i tasti rigidi sul pannello frontaleUn indicatore di stato rosso brillante per la tensione pericolosa è posizionato sul pannello anteriore, avvisando immediatamente quando è presente una tensione pericolosa ai terminali.Come il nuovo calibratore 5730A multi-prodotto, il pannello frontale dispone di terminali Visual Connection ManagementTM che si accendono per mostrare quali terminali sono attivi, guidandoti a effettuare le connessioni corrette.

Precisione su cui puoi contare

Il 5790B si basa sul sensore RMS termico a stato solido brevettato Fluke, che è stato dimostrato dal 1979 in una varietà di prodotti Fluke come il 792A AC / DC Transfer Standard.Il sensore Fluke RMS è un vero convertitore termico., non un convertitore elettronico che calcoli il valore RMS. Poiché la sua tensione di uscita è di 2 V piuttosto che i 7 mV a 10 mV delle termocoppie tradizionali,il sensore RMS presenta eccellenti caratteristiche segnale-rumore e errori di inversione minimiCon una tensione di uscita più elevata, si possono effettuare misurazioni più accurate e, grazie alle sue piccole dimensioni, il sensore RMS si stabilizza rapidamente e opera su un ampio intervallo di temperature.Il 5790B dispone anche di reti di resistenza a film sottile ermeticamente sigillate per ridurre al minimo gli errori di misurazione dell'ac e migliorare il coefficiente di temperaturaIl sensore RMS e le reti di resistenza a film sottile sono progettati da Fluke per essere robusti e affidabili.Ognuno è costruito secondo standard rigorosi da Fluke Microelectronics Group per mantenere la qualità e la consistenza parte dopo parte.

Versatilità che ti rende produttivo

La varietà di ingressi e tipi di connessione consente di utilizzare quello che meglio si adatta alla vostra applicazione.due connettori di tipo N e una serie di punti di legame a cinque vieUn tipo-N e una serie di posti di legame sono dedicati alle modalità di misurazione e trasferimento di corrente alternata.che consente di eseguire misurazioni automatizzate del trasferimento di corrente ac/dcIl 5790B determina automaticamente se la tensione applicata è AC o DC.

La seconda connessione di ingresso Tipo-N supporta la modalità a banda larga opzionale.Un LED indica quali terminali sono attivi.

Sia che si utilizzi il 5790B come voltmetro o come standard di trasferimento, la tensione di ingresso e la frequenza sono sempre indicate sul display di misurazione.la differenza ac/dc o ac/ac è sempre indicata sul display di controllo in ppm, %, volts o rapporto.

Il 5790B è uno strumento completamente automatico e seleziona la gamma di tensione migliore per la misurazione che si sta effettuando.Protezione di ingresso robusta a 1200 V attiva su tutti gli intervalli di tensione.

Utilizzando i tasti di attivazione, il 5790B può passare da misurazioni continue a singole della tensione di ingresso, rendendo facile la lettura di campioni ad intervalli predeterminati.

Quando si utilizza il 5790B in modalità di trasferimento, la tensione di riferimento è memorizzata e tutte le misurazioni della differenza ac/dc o ac/ac sono effettuate in relazione ad essa.È inoltre possibile memorizzare la media di due tensioni come riferimento per eliminare gli errori di inversione del corrente continua, per esempio.

Il layout intuitivo del pannello anteriore del 5790B rende il funzionamento manuale rapido e semplice.E i messaggi e i menu sono visualizzati chiaramente sul luminoso 5790B, touch screen display display.

Le interfacce USB, GPIB/IEEE-488, Ethernet e RS-232 sono incluse e tutte le funzioni degli strumenti possono essere controllate da un PC.il 5790B può essere integrato in sistemi automatizzati con software di taratura MET/CAL®.
