M8050A 120 Gbaud Oscilloscopio Bert analizzatore ad alte prestazioni

Dettagli del prodotto

Modello N.O.:

M8050A

Consegna:

5 settimane

Marchio:

Keysight

Origine:

Cina

Personalizzazione:

Disponibile

Servizio post-vendita:

12 mesi

Garanzia:

12 mesi

Descrizione di prodotto

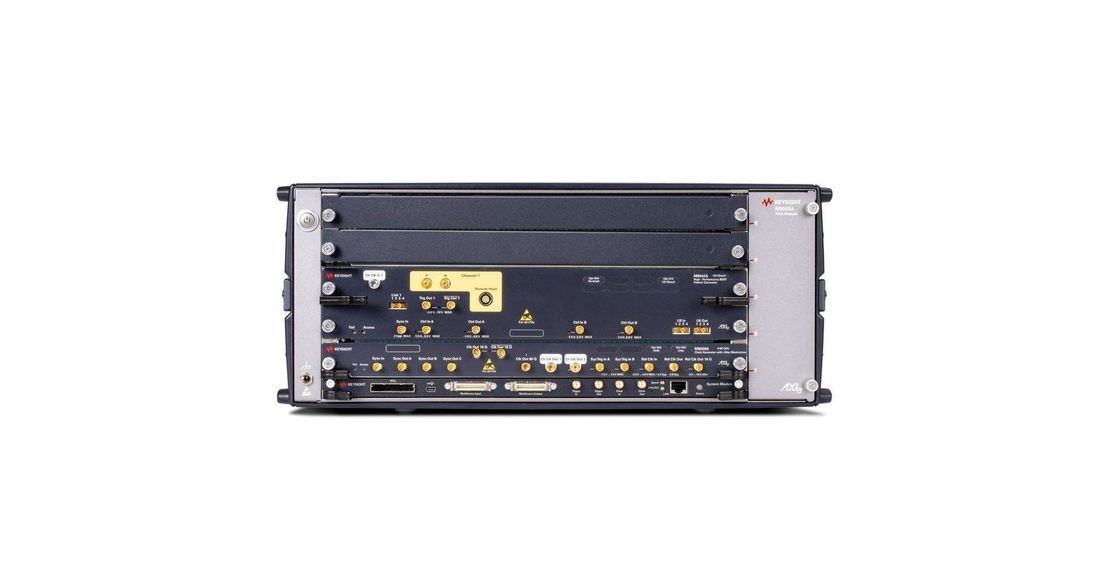

M8050A 120 Gbaud BERT ad alte prestazioni
Il tester del rapporto di errore di bit (BERT) ad alte prestazioni M8050A consente una caratterizzazione accurata dei ricevitori utilizzati nelle reti di data center e nelle interfacce server di nuova generazione.Con integrità del segnale senza compromessi, supporto per segnali NRZ, PAM4, PAM6 e PAM8, e velocità di trasmissione fino a 120 Gboud, l'architettura flessibile del M8050A supporta il pathfinding 1.6T e altre tecnologie all'avanguardia.

I punti salienti

Velocità dei simboli da 2 a 120 GBd
Supporto per la codifica delle linee non-return-to-zero (NRZ), PAM3, PAM4, PAM6 e PAM8
De-enfasi a sette tocchi integrata per una migliore compensazione delle perdite del canale
Tempo di transizione a < 5 ps e < 100 fs radice media quadrata (RMS) intrinseca di jitter casuale
Iniezione di jitter integrata e calibrata per la prova di tolleranza del ricevitore RJ, PJ1, PJ2, BUJ, sRJ, clk / 2
Analisi degli errori fino a 64 Gb PAM4 in tempo reale con recupero dell'orologio integrato e potenza di equalizzazione
Soluzione flessibile con funzionalità aggiornabili di licenza software

Applicazioni mirate

L'M8050A aiuta gli ingegneri a progettare e caratterizzare chip, dispositivi, moduli trasmettitori, sottocomponenti, schede e sistemi.Testare rapidamente le porte di I/O seriali che operano a velocità di dati fino a 120 GBd su tutto il serverCombinando il BERT M8050A con un oscilloscopio Keysight UXR-Series a 80 GHz si ottiene un punteggio di 1.Soluzione di prova del ricevitore e del trasmettitore 6T per valutare i sistemi Ethernet.
