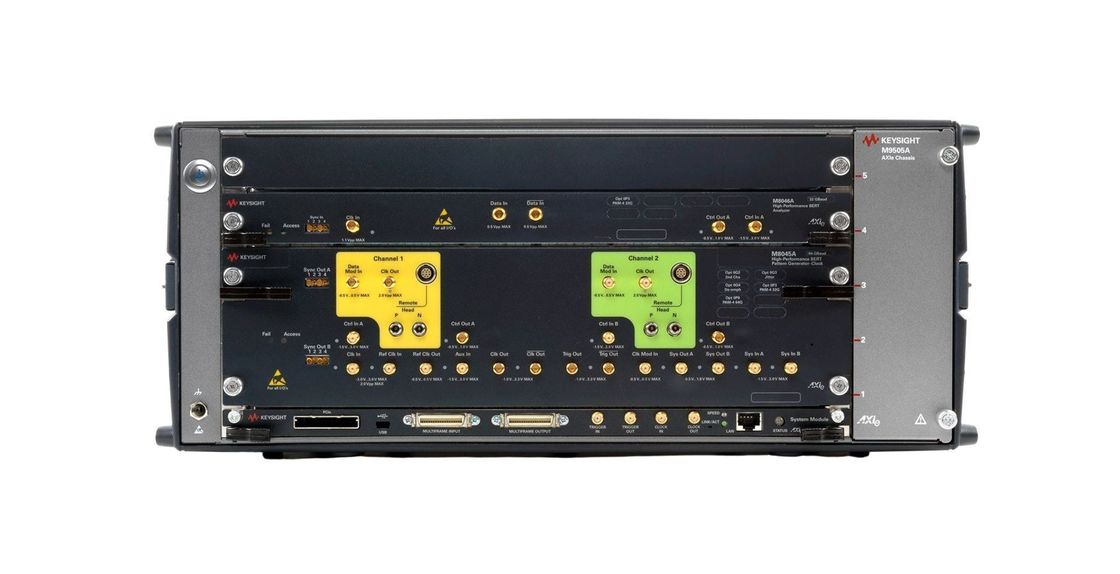

J-BERT M8020A BERT ad alte prestazioni

Il Keysight J-BERT M8020A ad alte prestazioni consente una caratterizzazione rapida e accurata del ricevitore di dispositivi a corsia singola e multi- corsia con velocità fino a 16 o 32 Gb/s.

Con il più alto livello di integrazione attuale, l'M8020A semplifica la configurazione dei test e le calibrazioni automatiche in situ delle condizioni del segnale garantiscono misure accurate e ripetibili.Attraverso una formazione interattivaIl J-BERT M8020A accelererà la comprensione del vostro design.

Applicazioni mirate

L'M8020A è progettato per ingegneri di ricerca e sviluppo e ingegneri di prova che caratterizzano e verificano la conformità di chip, dispositivi, schede,e sistemi con porte seriali di I/O fino a 16 Gb/s e 32 Gb/s. L'M8020A può essere utilizzato per testare i più diffusi standard di bus seriali, quali PCI Express, USB, MIPI M-PHYTM, SATA/SAS, DisplayPort, SD UHS-II, Fibre Channel, bus di memoria, backplanes, repeaters,Cavi ottici attivi, Thunderbolt, 10 GbE, 100 GbE (ottici ed elettrici), SFP+, CFP2/4 e CEI.

• velocità di trasmissione fino a 8,5/ 16 Gb/s per generatore di schemi e rilevatore di errori
• espandibile a 32 Gb/s con M8062A, 32 Gb/s BERT front-end
• iniezione di jitter integrata e calibrata: RJ, PJ1, PJ2, SJ, BUJ, interferenza sinusoidale (modo comune e modo differenziale), SSC (triangolare e arbitraria, residua)
• Dispendio di enfasi a 8 tap (positivo e negativo) fino a 20 dB
• ISI integrata e regolabile per emulazione delle perdite
• formazione interattiva per SAS-3, USB 3.0/3.1 e PCI Express supportando 8 GT/s e 16 GT/s
• formazione interattiva TxEQ per IEEE 10GBASE-KR, 25GBASE-KR e 100GBASE-KR4
• recupero e equalizzazione dei dati dell'orologio integrati
• integrazione del sistema con il software M8070A per la serie M8000 BER
• funzionamento senza soluzione di continuità con BERT/scope e generatori di forma d'onda arbitraria
