• Il software è un'apparecchiatura di controllo basata su Windows® tramite USB o GPIB
• Impostazione semplice e veloce
• Controllo a distanza completo dello strumento
• Prova BER a corsia singola e a corsia più ampia con segnali di aggressione attivi
• Monitorare il BER istantaneo nel tempo o misurare il BER in un periodo specifico
• Prova rapida ed efficiente della tolleranza al jitter parallelo (N4980A-JTS)
• Visualizza la scansione BERT misurata da BER (spesso chiamata curva della vasca da bagno, una fetta orizzontale attraverso l'occhio)
• Editor di schemi intuitivo

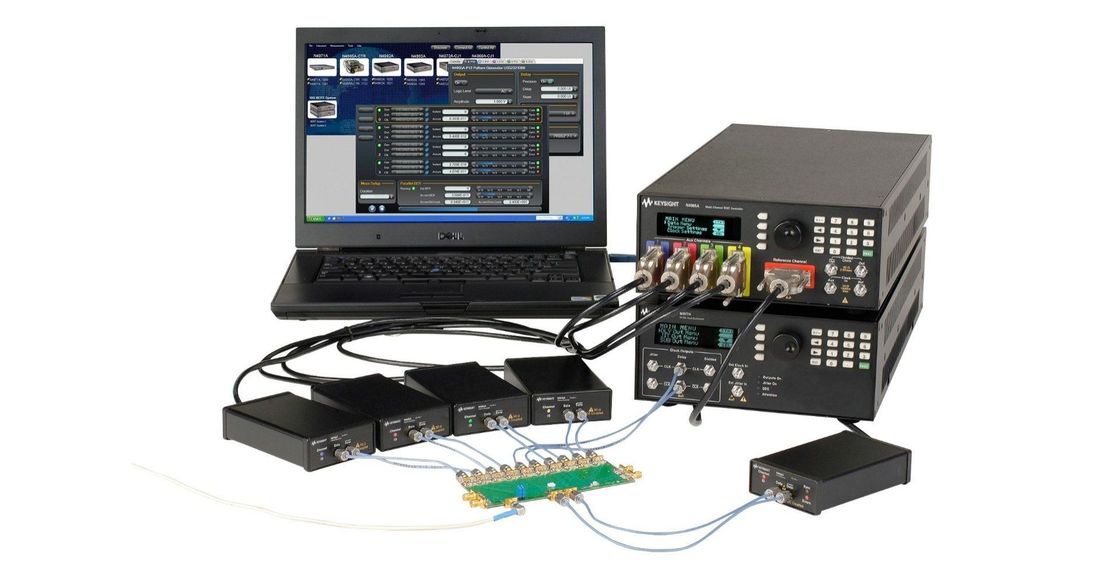

Il software BERT multi-strumento Keysight N4980A offre la possibilità di controllare più strumenti attraverso una ricca interfaccia utente grafica (GUI) basata su Windows®.Le misurazioni del tasso di errore dei bit sono semplici da configurare con gli schermi di controllo intuitiviIl software è ideale per la creazione e l'esecuzione di misurazioni parallele di BER e di test di tolleranza al jitter (N4980A-JTS) in dispositivi multi-lane e SERDES.Puoi anche creare i tuoi modelli utilizzando i potenti strumenti di editing integrati nell'editor di modelli per soddisfare le tue esigenze uniche.

Applicazioni

• Caratterizzazione del ricevitore di dati seriali
• Misurazioni parallele del BER
• N4980A-JTS per la prova della tolleranza al getto
• Caratterizzazione del trasmettitore ottico/trasponder

Il software BERT multi-strumento N4980A fornisce pannelli di controllo facili da usare per i seguenti strumenti:

• N4960A serie BERT 32 e 17 Gb/s
• N4962A BERT seriale 12,5 Gb/s
• N4963A sintetizzatore di orologio 13,5 Gb/s
• N4965A BERT multicanale 12,5 Gb/s
• N4971A generatore di modelli 13 Gb/s
• N4972A sintetizzatore a orologeria 16 GHz

Il software di base è disponibile gratuitamente (è necessaria la registrazione per il download) e il pacchetto di misurazione della tolleranza di jitter N4980A-JTS è un'opzione abilitata da una chiave software.
