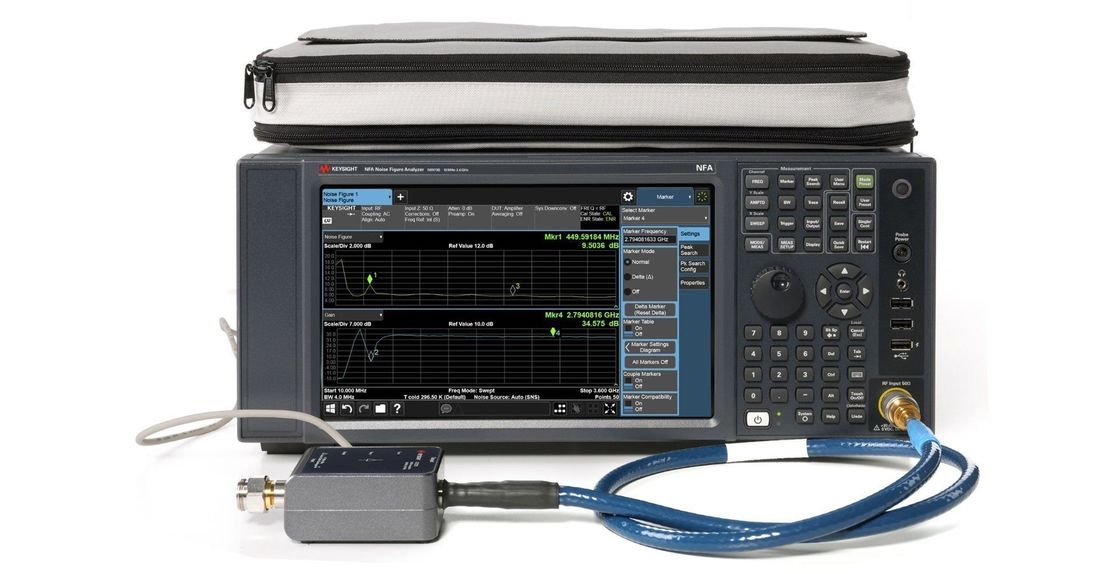

L'analizzatore N8976B ad alte prestazioni è progettato per effettuare misurazioni veloci, accurate e ripetibili dei valori del rumore.Quando accoppiato con una sorgente di rumore della serie SNS e un preamplificatore USB della serie U7227 i dati ENR da SNS e dati del preamplificatore USB vengono automaticamente scaricati nel N8976B. L'N8976B ha un'interfaccia multi-touch che consente gesti di stretch, pinch e drag.

Le calibrazioni delle fonti di rumore per le misurazioni del fattore Y sono state semplificate consentendo calibrazioni combinate per un massimo di 12 impostazioni di DUT in un singolo passaggio.Il risparmio di tempo di prova prezioso può essere ottenuto per molti tipi di DUT utilizzando la funzione di taratura interna, che non richiede l'esecuzione di una taratura da parte dell'utente.

Un calcolatore di incertezza del numero di rumori integrato può precompilare i dati dalla fonte di rumore SNS, dal preamplificatore USB, nonché tutti i parametri strumentali richiesti, come il numero di rumori dell'analizzatore,Incertezza dei valori di guadagno e rumore, e corrispondenza. Impostazioni predefinite del numero di rumore offrono simultaneamente il numero di rumore e le misurazioni di guadagno._caldo, P_freddo, e T_efficacia possono essere visualizzati contemporaneamente in forma tabulare.

• Intervallo di frequenza da 10 MHz a 40 GHz in una soluzione a una scatola
• Interfaccia multi-touch
• Include le modalità Spectrum Analyzer e IQ Analyzer (Basic)
• Le opzioni standard integrate includono P44, PFR, FSA, NFE e B25
• 2.4 mm (m) connettore di ingresso
• Compatibilità delle sorgenti di rumore della serie SNS
• U7227F compresi il preamplificatore USB esterno da 2 GHz a 50 GHz e la fonte di rumore da 1 GHz a 40 GHz 346CK40
