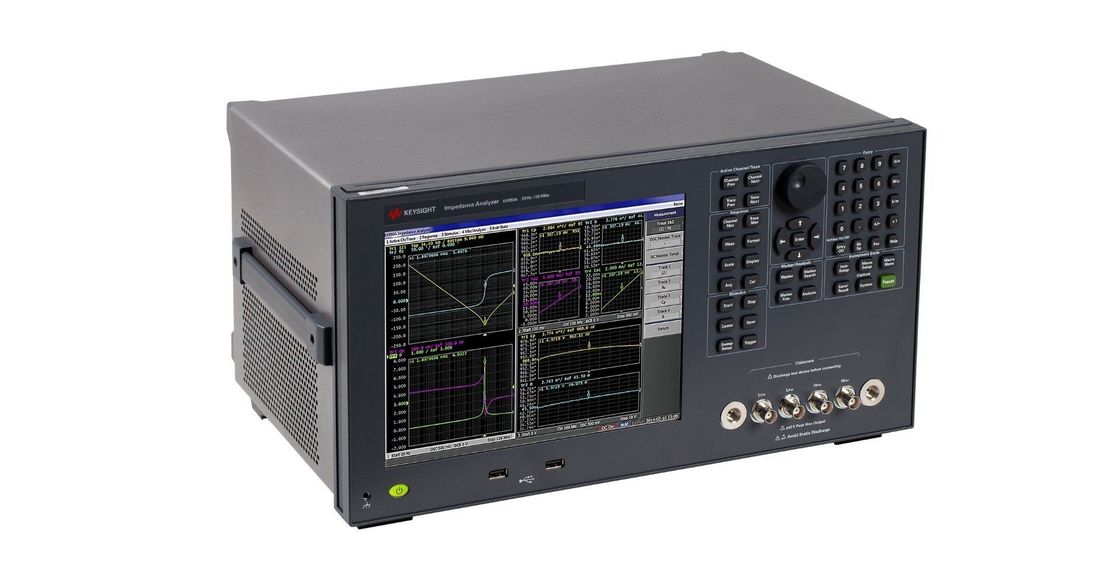

E4991b Analisatore di impedenza, da 1 MHz a 500 MHz/1 GHz/3 GHz

E4991B Analisatore di impedenza 1 MHz - 3 GHz

L'analizzatore di impedenza Keysight E4991B è la soluzione perfetta per caratterizzare e valutare componenti elettronici, dispositivi semiconduttori e materiali.

• Tre opzioni di frequenza aggiornabili: da 1 MHz a 500 MHz/1 GHz/3 GHz
• Accuratezza di base ±0,65% e gamma di impedenza omega da 120 m a 52 k omega (intervallo di precisione di misurazione del 10%)
• Parametri di misurazione: Z, Y, T, R, X, G, B, L, C, D, Q, T, X, Y, V, Vc, Iac, Vdc¹, Idc¹ (Si richiede l'opzione 001)
• Discorso di corrente continua integrato (opzione 001): da 0 a ± 40 V, da 0 A a ± 100 mA
• 4 canali e 4 tracce su LCD a colori da 10,4 pollici con touch screen
• Funzione di analisi dei dati: analisi del circuito equivalente, prova della linea limite
• Misurazione del materiale dielettrico/magnetico (opzione 002):
• Capacità di misurazione delle caratteristiche di temperatura (opzione 007) e di misurazione affidabile sul wafer (opzione 010)

Le opzioni di misurazione del materiale forniscono la capacità di analisi delle caratteristiche di temperatura (opzione 007) e la funzione di lettura diretta della permissività e della permeabilità (opzione 002).

Il kit di connessione della stazione di sonda (opzione 010) offre una soluzione di misurazione accurata dell'impedenza sul wafer o sui microcomponenti fino a 3 GHz.

L'E4991B supporta una vasta gamma di accessori di prova progettati per rendere le misurazioni semplici e affidabili.

Sia che si tratti di ricerca e sviluppo, di controllo qualità o di ispezione, l'E4991B è una soluzione ideale per la caratterizzazione e la valutazione di componenti elettronici, dispositivi semiconduttori e materiali.

Per la misurazione dei materiali, E4991B funziona con la suite di misurazione dei materiali N1500A-005 e fornisce facilità di misurazione (fino a 1 GHz), dai dispositivi di impostazione alla generazione di rapporti.
