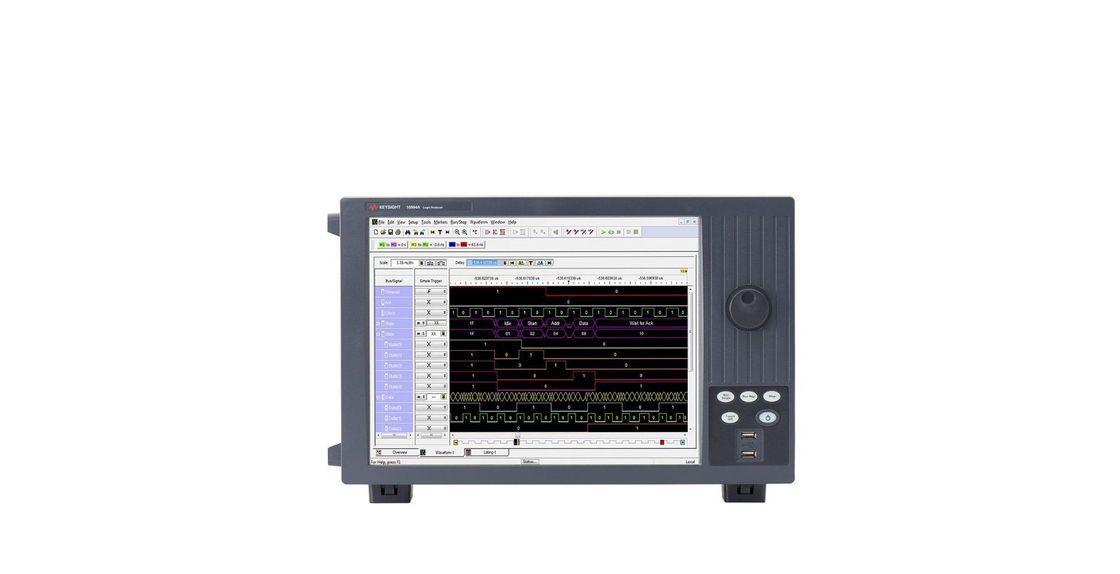

Configurazione dell'analizzatore logico

• 68 canali, stato a 350 MHz, zoom di sincronizzazione a 12,5 GHz, sincronizzazione a 2,5 GHz, standard di profondità 2 Mb
• Display a colori da 38,1 cm per visualizzare e navigare rapidamente un gran numero di segnali e autobus
• unità SSD rimovibile integrata, porte USB 3.0 e LAN per il trasferimento rapido di dati e l'archiviazione di grandi quantità di dati
• 1.4 GHz per garantire la registrazione di eventi ad alta velocità

Analisi del tempo (campionamento asincrono)

• fino a 2,5 GHz/5,0 GHz/10 GHz (intero/mezzo/quarto canale) per catturare l'attività del segnale ad alta risoluzione
• memoria profonda fino a 128 Mb/256 Mb/512 Mb (pieno/mezzo/quarto canale) per identificare la causa principale di un problema e un sintomo ampiamente separati nel tempo
• 12.5 GHz (80 ps) zoom di sincronizzazione con profondità di memoria di 256K per l'analisi dell'evento di trigger con elevata risoluzione

Analisi dello stato (campionamento sincrono)

• velocità dei dati di stato fino a 1,4 Gb/s, velocità di clock di stato fino a 700 MHz per la cattura di dati ad alta velocità
• impostazione automatica della posizione della soglia/del campione per misure accurate su autobus ad alta velocità
• diagrammi oculari simultanei su tutti i canali per l'identificazione rapida dei segnali di problema

Considerazioni di configurazione (sonde e software aggiuntivi ordinati separatamente)

• selezionare da una vasta gamma di sonde a singola estremità e differenziali per uso generale e applicazioni specifiche
• Aggiungere software applicativo per l'intuizione di debug, analizzare e ottimizzare il funzionamento del sistema
• include tastiera, mouse, borsa per accessori, cavo di alimentazione e garanzia di 3 anni
