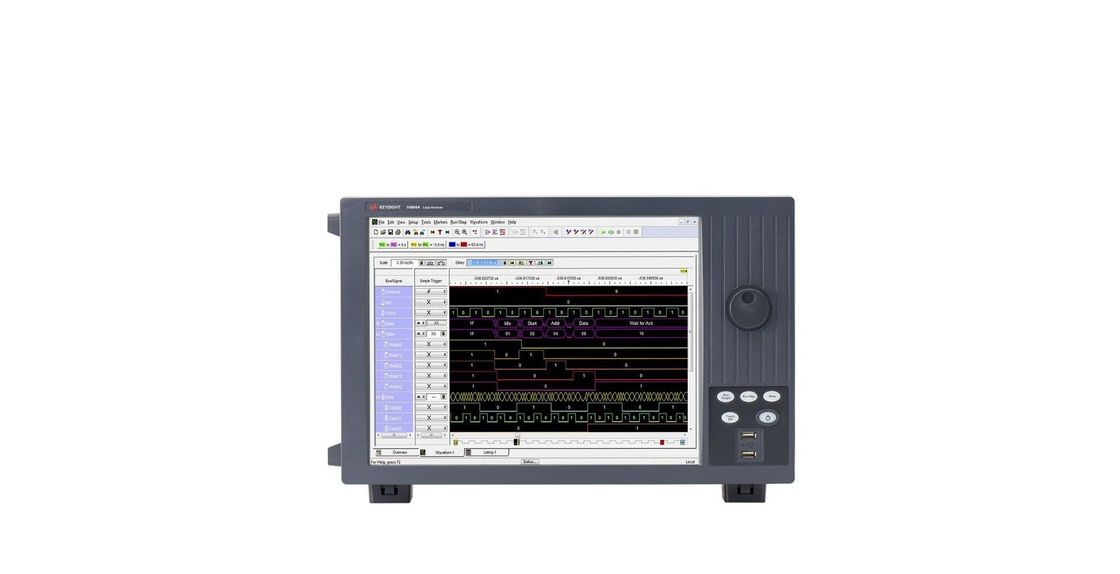

Configurazione dell'analizzatore logico

• 136 canali, stato a 350 MHz, zoom a 12,5 GHz, tempo a 2,5 GHz, standard di profondità di 2 Mb
• Display a colori da 38,1 cm per visualizzare e navigare rapidamente un gran numero di segnali e autobus
• unità SSD rimovibile integrata, porte USB 3.0 e LAN per il trasferimento rapido di dati e l'archiviazione di grandi quantità di dati
• 1.4 GHz per garantire la registrazione di eventi ad alta velocità

Analisi del tempo (campionamento asincrono)

• fino a 2,5 GHz / 5,0 GHz / 10 GHz (pieno / mezzo / quarto canale) per la cattura dell'attività del segnale ad alta risoluzione
• fino a 128 Mb / 256 Mb / 512 Mb (full- / half- / quarter-channel) di memoria profonda per identificare la causa principale di un problema e sintomo ampiamente separati nel tempo
• 12.5 GHz (80 ps) zoom di sincronizzazione con profondità di memoria di 256K per l'analisi dell'evento di trigger con elevata risoluzione

Analisi dello stato (campionamento sincrono)

• velocità dei dati di stato fino a 1,4 Gb/s, velocità di clock di stato fino a 700 MHz per la cattura di dati ad alta velocità
• impostazione automatizzata della posizione di soglia/campione per misure accurate sugli autobus ad alta velocità
• diagrammi oculari simultanei su tutti i canali per l'identificazione rapida dei segnali di problema

Considerazioni di configurazione (sonde e software aggiuntivi ordinati separatamente)

• Selezionare tra una vasta gamma di sonde a fine singolo e differenziali per scopi generali e applicazioni specifiche.
• Aggiungi software applicativo per avere informazioni per eseguire il debug, analizzare e ottimizzare il funzionamento del tuo sistema.
• Acquista la velocità e la capacità di profondità di memoria di cui hai bisogno oggi e aggiorna le tue esigenze.
• Include tastiera, mouse, borsa degli accessori, cavo di alimentazione.
