Opzioni fino a 4 Gb/s in modalità di stato e 10 GHz in modalità di cronometraggio

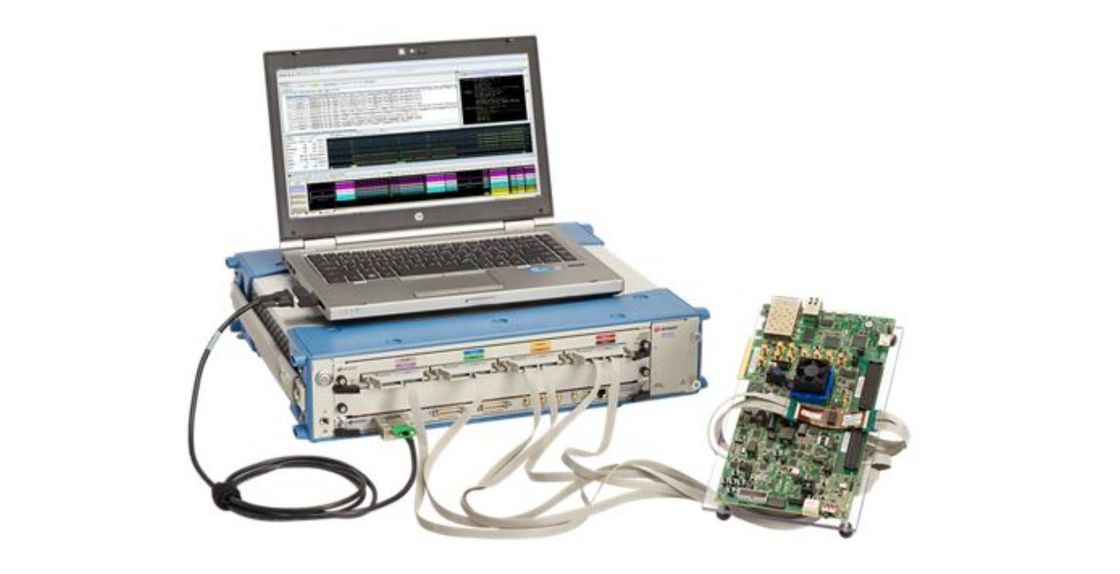

The Keysight U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/sIl modulo di analizzatore logico U4164A offre le seguenti funzionalità uniche che consentono di effettuare misurazioni e raggiungere livelli di intuizione non disponibili con altri analizzatori logici

Il modulo dell'analizzatore logico U4164A ha due modalità di funzionamento: la modalità di stato quad sampler e la modalità di cronometraggio di un quarto di canale a 10 GHz.La modalità di stato di campionamento quadri ottiene quattro posizioni di campionamento diverse a due soglie regolate in modo indipendente da un singolo punto di sonda su ciascun ingresso.

La modalità Quad Sample State significa che è necessario meno spazio per sondare segnali ad alta velocità di trasmissione come DDR4, DDR5, LPDDR4,e LPDDR5 che richiedono diverse posizioni di campionamento per la lettura e la scrittura dei dati e campioni separati di bordo ascendente / bordo discendente per velocità di dati superiori a 2.5 Gb/s. La modalità di sincronizzazione del canale quarto (10 GHz) fornisce fino a 1,6 Gb di campioni per ingresso.il modulo di analizzatore logico U4164A include molteplici nuove funzionalità per aiutare gli ingegneri di progettazione di memoria digitale ad alta velocità e DDR / LPDDR ad accelerare l' attivazione e il debugging dei loro sistemi. L'U4164A dispone di un controllo di distorsione della modalità di cronometraggio, doppia soglia in doppia modalità di campionamento, controllo dell'isteresi dell'orologio per regolare la sensibilità alla sensibilità al rumore della modalità di stato,e l'opzione di profondità di memoria più profonda del settore (400 Mb di canale completo), 800 Mb a mezzo canale e 1,6 Gb a quarto canale).

Per migliorare l'intuizione delle tracce di U4164A, the B4661A Memory Analysis software offers tools to accelerate setup and configurations for DDR / 2 / 3 / 4 / 5 and LPDDR / 1/ 2 / 3 / 4 / 5 measurements and a variety of licensed options for DDR / 2 / 3 / 4 / 5, LPDDR / 1 / 2 / 3 / 4 / 5 e ONFi (Open NAND Flash interface) analisi della memoria e convalida dei complici.
